PRINCIPIOS DEL BIOCLIMATISMO: (1) CAPTACIÓN Y PROTECCIÓN SOLAR
CAPTACIÓN Y PROTECCIÓN SOLAR
La captación y protección solar es uno de los principios fundamentales del diseño bioclimático. Consiste en aprovechar la energía del sol cuando resulta beneficiosa para el edificio y controlarla cuando puede provocar sobrecalentamiento.
El sol es la principal fuente de energía natural disponible en la arquitectura. Una vivienda bien orientada puede captar radiación solar durante el invierno para calentar los espacios interiores y reducir la demanda de calefacción. En verano, en cambio, esa misma radiación debe controlarse mediante estrategias de protección solar que eviten el sobrecalentamiento.
Diseñar correctamente la relación entre el edificio y el sol permite mejorar el confort térmico interior y reducir el consumo energético sin recurrir a sistemas mecánicos.
Principios del bioclimatismo
Los principios del bioclimatismo, se engloban en un total de seis estrategias de diseño:
- Captación y protección solar: Aprovechar la radiación solar en invierno para calentar los espacios interiores, y protegerse de ella en verano mediante elementos como aleros, lamas o pérgolas, vegetación caducifolia, etc.
- Inercia térmica: Utilizar materiales con gran capacidad de almacenamiento térmico (como muros de tierra, piedra u hormigón) que acumulan calor en invierno y frescor en verano, estabilizando las temperaturas interiores.
- Aislamiento térmico: Reducir las pérdidas o ganancias de calor mediante envolventes bien aisladas que minimizan el intercambio de temperatura entre interior y exterior.
- Hermeticidad y ausencia de puentes térmicos: Sellar correctamente la envolvente del edificio para evitar infiltraciones de aire no controladas y garantizar que no haya zonas con pérdidas térmicas localizadas.
- Renovación del aire controlada: Garantizar una ventilación suficiente mediante sistemas de renovación de aire, que aseguren una buena calidad ambiental interior sin pérdidas energéticas.
- Ventilación cruzada: Diseñar la vivienda para que pueda aprovechar las corrientes naturales de aire, sobre todo en verano, generando movimiento de aire entre fachadas opuestas para refrescar el ambiente de forma pasiva.
Hoy nos detenemos en el principio número 1: la captación y protección solar, una estrategia clave para gestionar la energía del sol a lo largo del año y mejorar el comportamiento térmico del edificio.
¿Qué es la captación y protección solar?
La captación y protección solar es una estrategia de diseño bioclimático que consiste en gestionar la radiación del sol en función de las necesidades térmicas del edificio a lo largo del año.
Su funcionamiento se basa en un principio sencillo: permitir la entrada de energía solar cuando contribuye a mejorar el confort interior, principalmente en invierno, y limitar su incidencia cuando puede provocar un exceso de calor, especialmente en verano.
En los meses fríos, la radiación solar se introduce en el interior a través de huecos y superficies acristaladas orientadas adecuadamente, transformándose en calor útil que reduce la demanda de calefacción. En cambio, durante el verano, esa misma radiación debe controlarse mediante elementos de protección solar que eviten el sobrecalentamiento de los espacios interiores.
La diferencia entre ambos conceptos es clave: la captación solar busca incorporar energía al edificio, mientras que la protección solar regula o bloquea esa energía cuando deja de ser beneficiosa.
Cuando esta estrategia se integra correctamente en el diseño arquitectónico, el edificio es capaz de:
- Aprovechar el calor gratuito del sol durante el invierno.
- Reducir el riesgo de sobrecalentamiento en verano.
- Mejorar el confort térmico interior de forma pasiva.
- Disminuir la dependencia de sistemas de climatización.
Estas soluciones no son nuevas. La arquitectura tradicional ya incorporaba mecanismos de control solar como aleros, porches, contraventanas o vegetación, adaptando los edificios al recorrido del sol mucho antes de la aparición de sistemas mecánicos de climatización.
Cómo funciona la captación solar en un edificio
La captación solar en arquitectura se basa en un principio físico sencillo que explica por qué el sol puede calentar el interior de un edificio de forma tan eficiente.
La radiación solar que llega desde el exterior atraviesa los vidrios en forma de radiación de onda corta, principalmente luz visible. Esta energía penetra con facilidad en el interior y es absorbida por los materiales del espacio, como suelos, paredes o mobiliario, que se calientan al recibirla.
Una vez estos materiales acumulan calor, lo reemiten en forma de radiación térmica de onda larga (infrarroja). A diferencia de la radiación solar inicial, esta radiación tiene más dificultad para atravesar el vidrio hacia el exterior, por lo que queda parcialmente retenida en el interior.

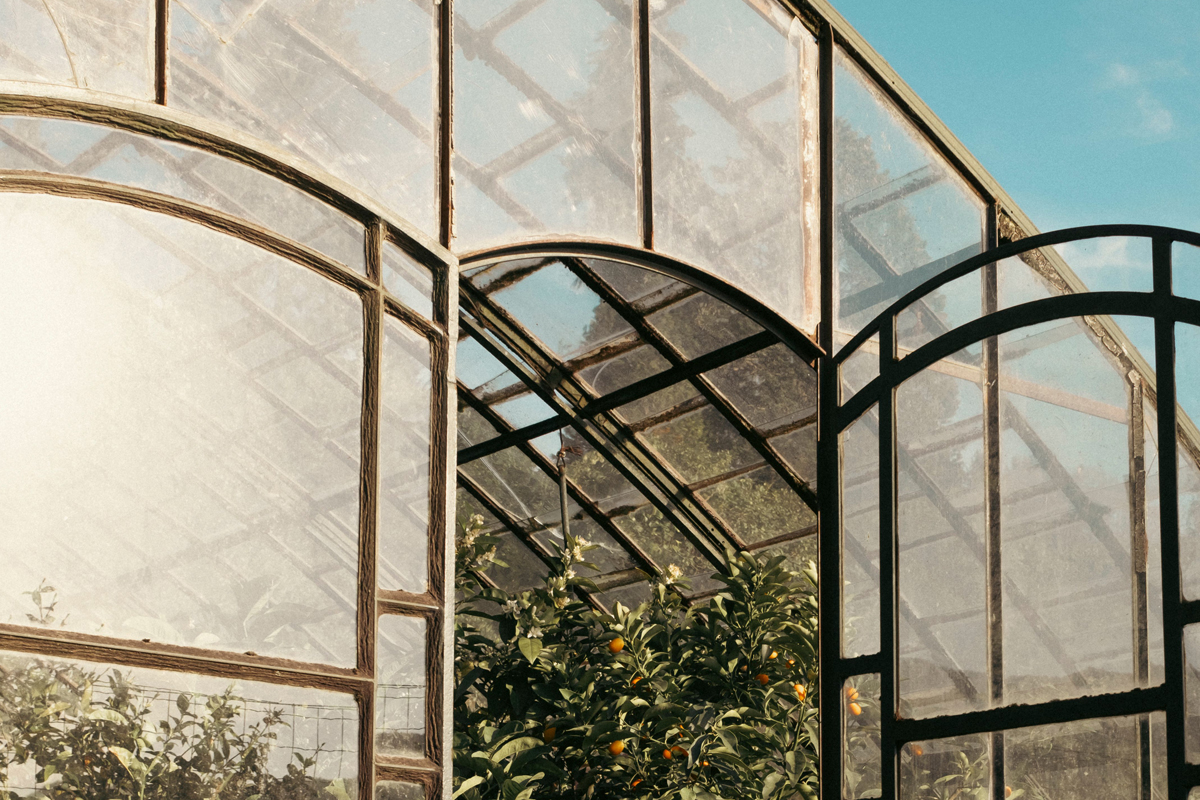

Este fenómeno se conoce como efecto invernadero.
Gracias a este mecanismo, un espacio bien orientado y con superficies acristaladas adecuadas puede captar energía solar durante el invierno y transformarla en calor útil, reduciendo la necesidad de sistemas de calefacción.
Para que esta energía se conserve y no se pierda rápidamente, es imprescindible que el edificio funcione como un sistema coherente. La captación solar debe complementarse con:
- Aislamiento térmico, que reduce las pérdidas de calor a través de la envolvente.
- Hermeticidad, que limita las infiltraciones de aire no controladas.
- Inercia térmica, acumulación de calor en invierno y fresco en verano.
Cuando estos factores se integran correctamente, el edificio es capaz de captar, almacenar y conservar la energía solar durante más tiempo, mejorando de forma significativa su eficiencia energética y su estabilidad térmica.
¿Qué relación tiene esto con el efecto invernadero a nivel planetario?
El principio físico es el mismo, aunque ocurre a una escala distinta.
En la Tierra, la radiación solar atraviesa la atmósfera y calienta la superficie del planeta. Esta energía se transforma en radiación térmica que tiende a disiparse de nuevo hacia el espacio.
Sin embargo, determinados gases presentes en la atmósfera, como el CO₂, actúan de forma similar al vidrio en un edificio: dificultan la salida de esta radiación térmica, reteniendo parte del calor en la atmósfera.
Este fenómeno es el que regula la temperatura del planeta y hace posible la vida. No obstante, cuando la concentración de estos gases aumenta, también lo hace la cantidad de calor retenido, alterando el equilibrio climático.
En arquitectura, este mismo principio se utiliza de forma controlada. El edificio actúa como un sistema capaz de captar la radiación solar, transformarla en calor y conservarla en su interior, aprovechando una fuente de energía natural de forma pasiva durante los meses fríos.
Este enfoque forma parte de una manera más amplia de entender la arquitectura en el contexto actual. El concepto de resiliencia debe aplicarse a la arquitectura de modo que el diseño de la vivienda sea capaz de adaptarse a escenarios de cambio climático y emergencia climática, aprovechando recursos naturales como la radiación solar para reducir la dependencia de sistemas externos y aumentar la resiliencia del edificio.
¿Cómo influye la orientación solar y el recorrido del sol?
La orientación del edificio determina cuánta radiación solar recibe cada fachada a lo largo del año. Comprender el recorrido del sol es fundamental para aprovechar su energía durante el invierno y proteger el edificio en verano.
En el hemisferio norte, la fachada sur es la que recibe mayor radiación solar durante el invierno, cuando el sol se encuentra más bajo en el horizonte. Esto permite diseñar aberturas y superficies acristaladas que favorecen la captación de calor en los meses fríos.
En verano, el sol alcanza una posición más alta, lo que permite bloquear su incidencia directa mediante elementos horizontales como aleros o voladizos. Este comportamiento estacional es la base del control solar pasivo.
Las orientaciones este y oeste reciben radiación más intensa durante las primeras y últimas horas del día en verano, cuando el sol incide con un ángulo bajo. Esta condición dificulta su control mediante elementos horizontales, por lo que suelen requerir soluciones más específicas como lamas verticales, filtros o vegetación.
Diseñar correctamente la orientación del edificio permite equilibrar captación y protección solar a lo largo del año, adaptando la arquitectura al comportamiento natural del sol.

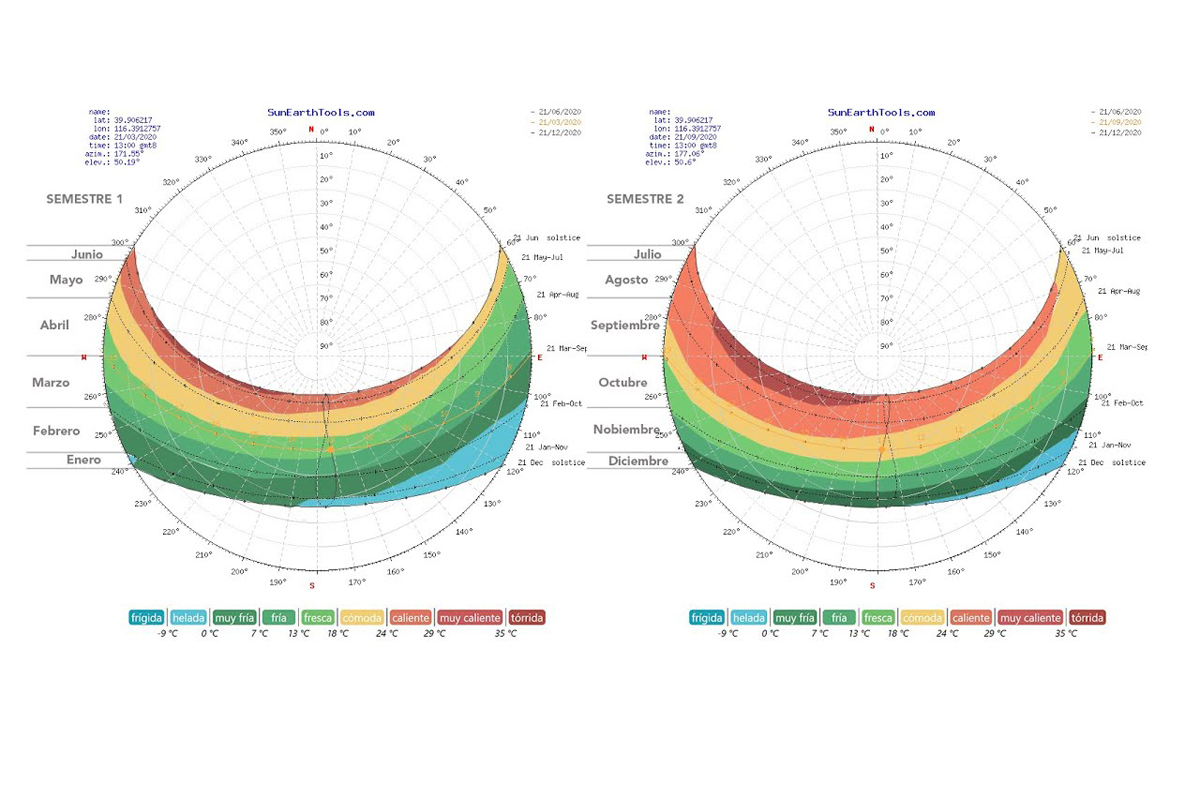

¿Qué es una carta estereográfica?
Una carta estereográfica es una herramienta gráfica utilizada en arquitectura para representar el recorrido del sol en función de la ubicación geográfica y la época del año.
Permite visualizar la posición solar —altura y orientación— en cada momento del día, facilitando el análisis del asoleo sobre el edificio y su entorno.
A través de estas cartas es posible:
- Prever la incidencia solar sobre fachadas y huecos.
- Evaluar sombras proyectadas por elementos arquitectónicos.
- Dimensionar sistemas de protección solar con mayor precisión.
Existen herramientas digitales que generan estas representaciones de forma automática, como Sun Earth Tools. Estas herramientas permiten adaptar el diseño a las condiciones específicas de cada lugar, convirtiendo el análisis solar en una parte fundamental del proceso de proyecto.

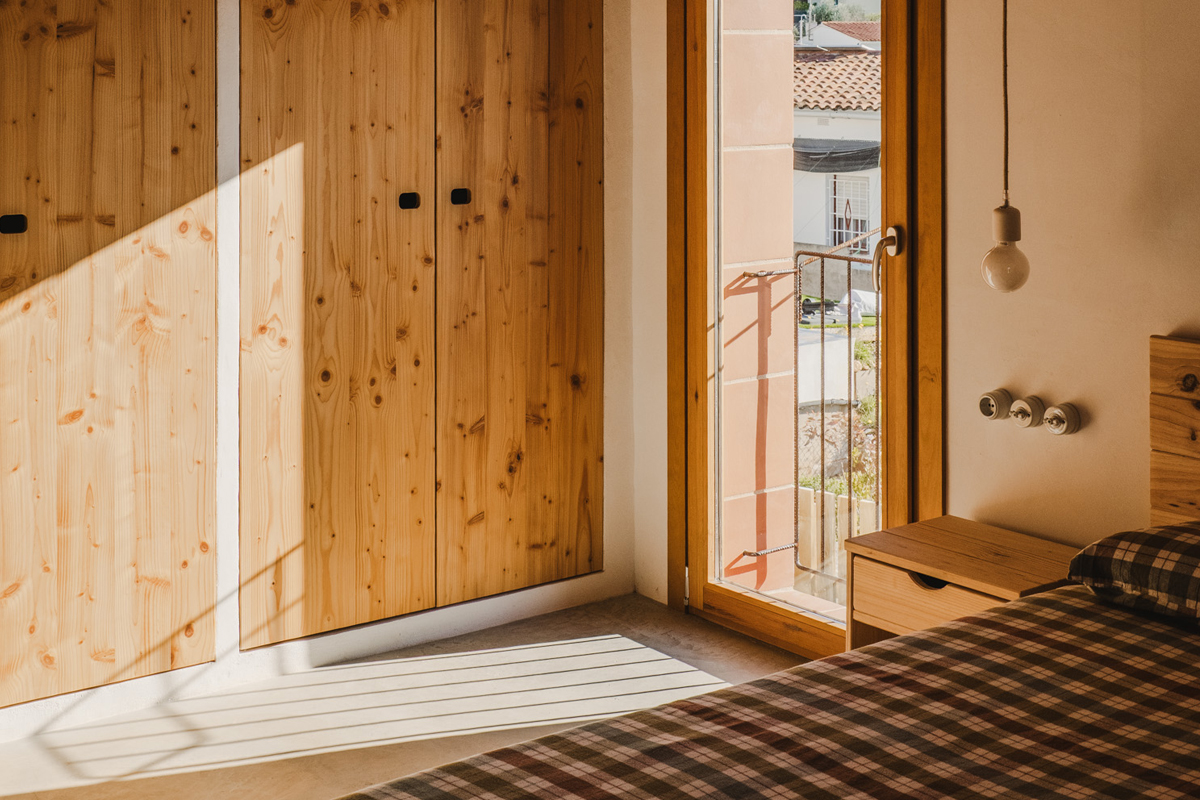

Estrategias arquitectónicas de captación solar
La captación solar pasiva consiste en permitir que la radiación del sol entre en el edificio durante los meses fríos para contribuir al calentamiento natural de los espacios interiores.
Para que esta estrategia funcione de forma eficaz, debe integrarse desde el inicio del proyecto a través de decisiones arquitectónicas coherentes:
- Orientación de los espacios principales hacia el sur, maximizando la radiación solar en invierno, cuando el sol se encuentra más bajo en el horizonte.

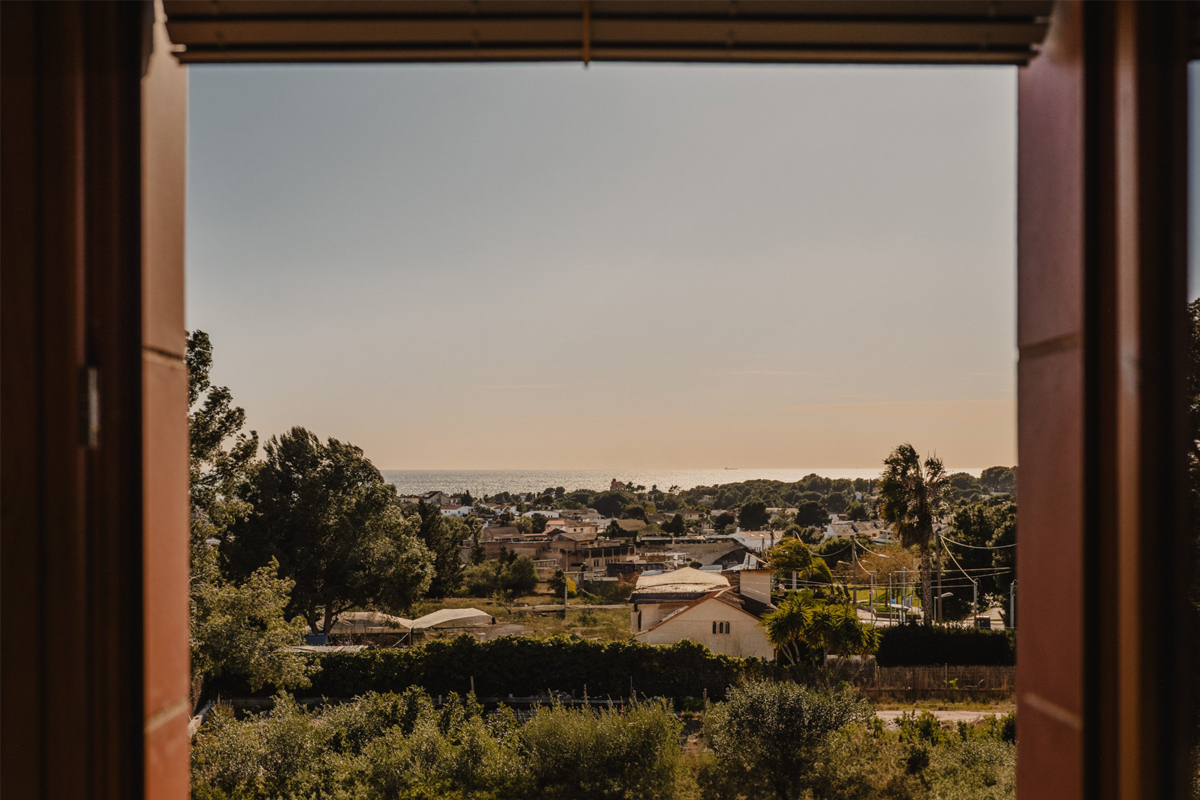

- Diseño de superficies acristaladas adecuadas, que permitan la entrada de luz y calor solar, controlando al mismo tiempo su proporción y ubicación dentro del conjunto.
- Incorporación de inercia térmica, para que el edificio sea capaz de almacenar la energía captada. Aquí entra en juego la inercia térmica: materiales como la piedra, la cerámica o el hormigón absorben el calor durante el día y lo liberan de forma progresiva cuando la temperatura desciende, estabilizando el ambiente interior.
- Envolvente térmica eficiente, que combine aislamiento y hermeticidad para conservar la energía captada y evitar pérdidas innecesarias.
Cuando estas estrategias se integran correctamente, el edificio es capaz de captar, almacenar y mantener el calor solar, reduciendo de forma significativa la demanda de calefacción y mejorando el confort interior de manera pasiva.
Protección solar y control del sobrecalentamiento
Si en invierno el objetivo es captar energía solar, en verano la prioridad pasa a ser controlar su incidencia sobre el edificio.
La protección solar evita que la radiación directa penetre en el interior durante las horas más cálidas, reduciendo el riesgo de sobrecalentamiento y mejorando el confort térmico sin recurrir a sistemas activos.
Al igual que la captación, la protección solar debe integrarse desde el diseño arquitectónico, adaptándose a la orientación, al clima y al uso del edificio.
Entre las estrategias más habituales se encuentran:
• Aleros y voladizos, que bloquean el sol alto del verano y permiten la entrada del sol bajo del invierno, ajustándose al comportamiento estacional del recorrido solar.
• Lamas o celosías, que filtran la radiación solar sin impedir la ventilación ni la entrada de luz natural, permitiendo un control más preciso de la incidencia solar.

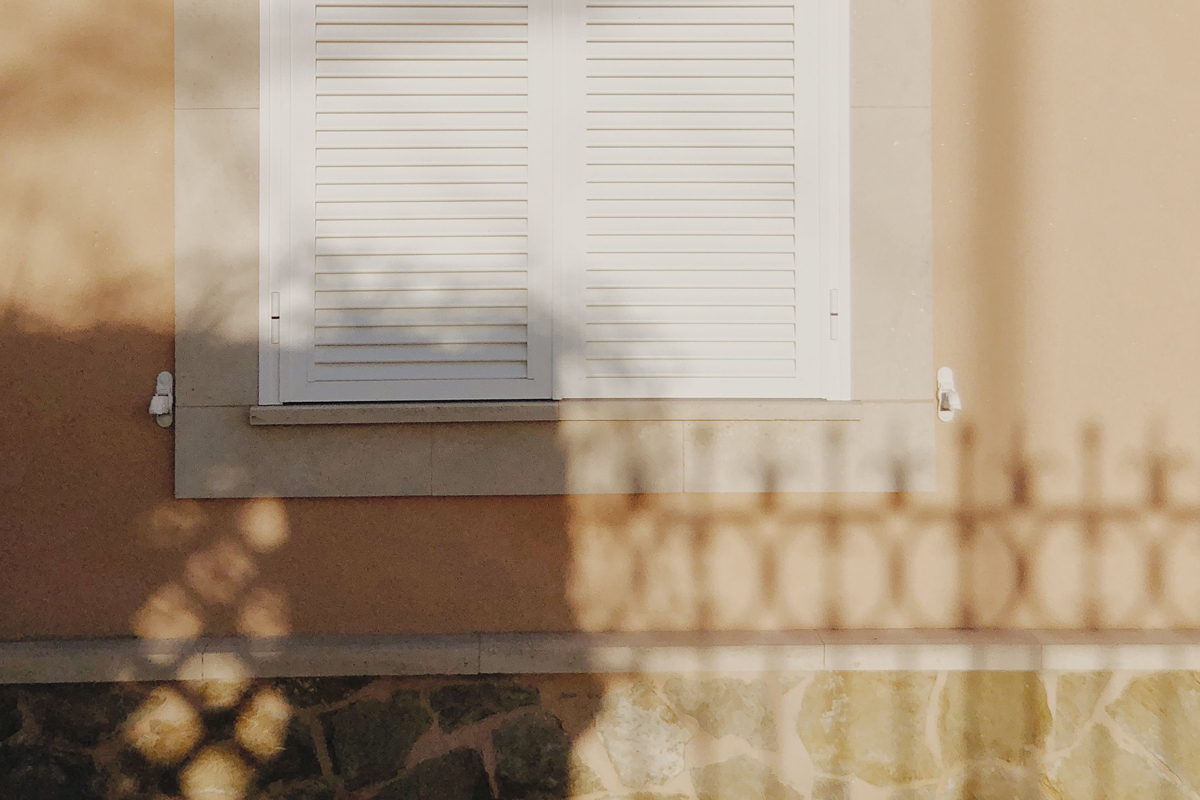

• Persianas y contraventanas, muy presentes en la arquitectura mediterránea tradicional, que permiten regular de forma flexible la entrada de sol y aire según la hora del día.

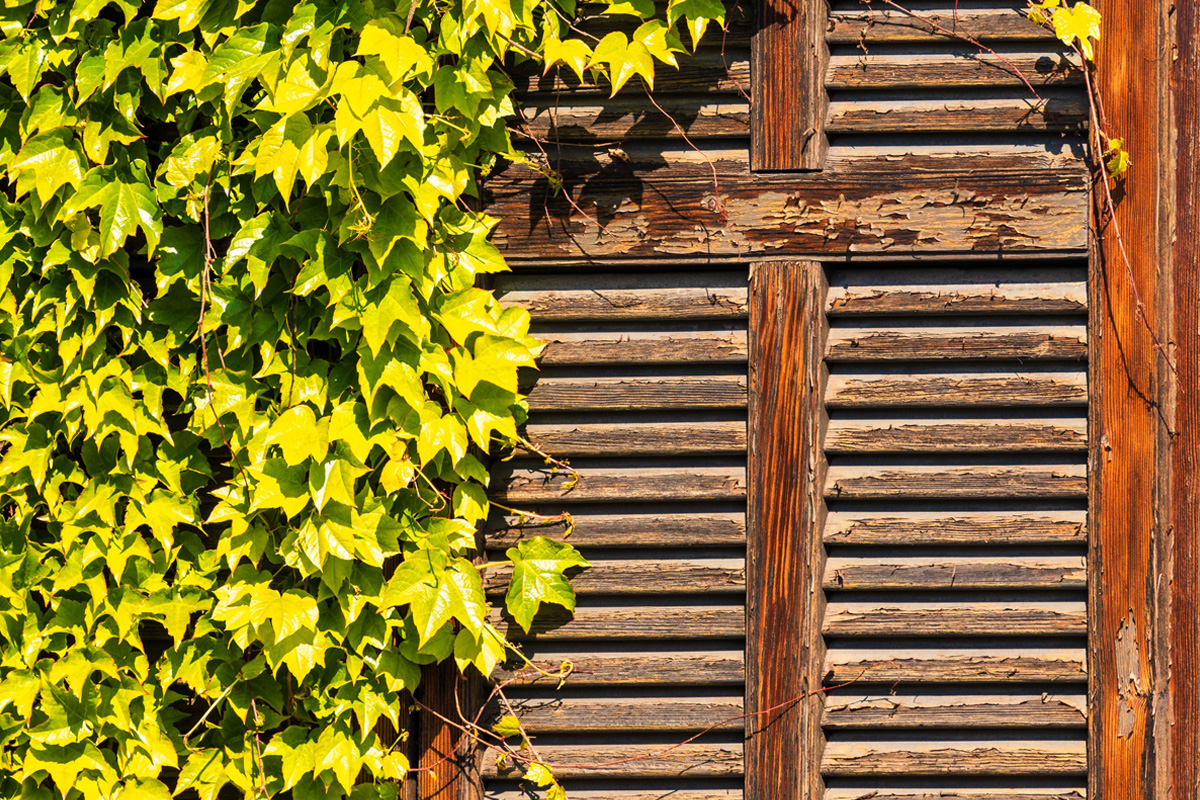

• Vegetación caducifolia, que actúan como sistemas de protección solar adaptativos. La vegetación proporciona sombra en verano y permite el paso del sol en invierno cuando pierde la hoja, como es el caso de las pérgolas bioclimáticas, que regulan la radiación de forma inteligente, ajustándose a las condiciones climáticas en cada momento.
La combinación de estos elementos permite regular la relación entre el edificio y el sol de forma pasiva, reduciendo la demanda de refrigeración y evitando el sobrecalentamiento sin comprometer la iluminación natural.
Arquitectura mediterránea y control solar
Durante siglos, la arquitectura tradicional desarrolló numerosas estrategias para gestionar la radiación solar sin necesidad de sistemas mecánicos. En muchas construcciones históricas, la propia lógica constructiva condicionaba la relación entre el edificio y el sol, dando lugar a soluciones altamente adaptadas al clima.
Las viviendas construidas con muros de carga solían presentar huecos relativamente pequeños y profundos, lo que limitaba la entrada directa de radiación solar durante los meses más cálidos. Esta menor superficie acristalada, junto con el espesor de los muros, reducía el sobrecalentamiento y favorecía la estabilidad térmica interior.
La regulación de la luz y del calor se completaba mediante elementos móviles de protección solar, como porticones de madera, contraventanas o persianas de esparto, que permitían ajustar la relación entre radiación, ventilación y privacidad según la hora del día y la estación.
En muchos casos, estos sistemas se combinaban con espacios intermedios —porches, galerías o patios— que actuaban como filtros climáticos, reduciendo la exposición directa al sol y generando zonas de sombra y ventilación natural.
A escala urbana, numerosas ciudades mediterráneas y del mundo árabe desarrollaron configuraciones compactas con calles estrechas y sinuosas. En tejidos como las kasbah o medinas, esta geometría urbana genera sombra durante gran parte del día, disminuye la radiación solar directa sobre fachadas y pavimentos, y contribuye a la creación de microclimas más frescos.
Diversos estudios sobre arquitectura vernácula han demostrado que estas estrategias no son arbitrarias, sino el resultado de una adaptación progresiva al clima, optimizando la relación entre radiación solar, ventilación e inercia térmica sin necesidad de tecnología.
Estos recursos evidencian que el control solar ha sido históricamente una parte esencial del diseño arquitectónico, adaptando edificios y ciudades al entorno mucho antes de la aparición de los sistemas de climatización modernos.
¿Cómo calculamos la incidencia solar en el diseño de edificios?
El análisis de la incidencia solar forma parte del proceso de diseño desde las primeras fases del proyecto. No se trata únicamente de orientar el edificio, sino de entender cómo interactúa con el sol a lo largo del año y ajustar sus elementos para optimizar su comportamiento térmico.
El primer paso consiste en estudiar el recorrido solar específico del lugar. Cada ubicación tiene una geometría solar distinta, que varía en función de la latitud y la época del año. Para ello, en arquitectura se utilizan herramientas como las cartas estereográficas, que permiten representar la posición del sol en cada momento y prever cómo incidirá sobre el edificio.
A partir de este análisis inicial, se evalúa cómo la radiación solar afecta a las diferentes fachadas, huecos y espacios interiores. Esto permite identificar en qué momentos el edificio capta energía útil y cuándo, por el contrario, puede producirse sobrecalentamiento.
El siguiente paso es estudiar el comportamiento térmico de la envolvente. A través del coeficiente de transmitancia térmica (valor U) y del análisis de la demanda energética, se determina el equilibrio entre pérdidas y ganancias de calor del edificio.
Con esta información, el proyecto se ajusta de forma iterativa:
- Se modifica el tamaño y la proporción de las aberturas
- Se ajusta su posición y orientación
- Se incorporan o dimensionan elementos de protección solar
- Se optimizan los materiales y espesores de la envolvente
El objetivo no es obtener una solución exacta desde el inicio, sino ir ajustando el diseño hasta alcanzar un equilibrio entre captación solar en invierno y protección en verano.
En este proceso, las herramientas digitales permiten simular el comportamiento del edificio, pero el principio es sencillo: comprender el sol, entender el material y adaptar la arquitectura a ambos.
