FUSIONAR ESTRATÈGIES BIOCLIMÀTIQUES, MATERIALS NATURALS I SOLUCIONS SOSTENIBLES, ACONSEGUINT UNA LLAR DE CONSUM NUL I UNA PETJADA MEDIAMBIENTAL REDUÏDA.

ENTORN I IMPLANTACIÓ

A l’àrea metropolitana de Barcelona, abunden poblacions en entorns naturals, ben connectades amb la ciutat. Aquestes localitats, majoritàriament habitades per famílies, ofereixen una qualitat de vida que combina la proximitat a la ciutat amb la tranquil·litat d’un entorn més natural.

El projecte se situa en un petit poble amb un centre històric compacte, envoltat d’urbanitzacions d’habitatges unifamiliars disperses entre els massissos muntanyosos. Aquest entorn planteja reptes específics en infraestructura i gestió urbana a causa de la seva orografia complexa.

La dinàmica del teletreball, consolidada en els últims anys, obre la porta a repensar el model tradicional de les ciutats dormitori. Això permet plantejar noves formes d’habitar, on l’habitatge i el seu entorn esdevenen espais integrats de vida i treball, afavorint un estil més sostenible i pausat.

En aquest context, sorgeix l’encàrrec d’una família que busca una llar capaç d’adaptar-se a les seves necessitats canviants al llarg dels anys, complint a més amb estrictes criteris d’eficiència energètica, benestar i una petjada ecològica mínima.

DESENVOLUPAMENT DE PROJECTE

El punt de partida del projecte ve marcat per la configuració allargada del terreny, que, a causa de la seva orientació i proporcions, dificulta la captació uniforme de llum natural i assolellament en totes les estances. Aquest desafiament va portar a plantejar dues possibles estratègies d’implantació: organitzar l’habitatge en dues plantes per maximitzar la captació solar des de l’orientació sud en ambdues, o distribuir-la en una sola planta, integrant un pati central que permeti il·luminar i escalfar també les estances posteriors.

Finalment, vam optar per la segona estratègia, prioritzant un habitatge en una sola planta amb un pati central que actua com un captador de llum i calor. Aquest pati no només articula l’espai, sinó que millora el confort tèrmic i lumínic, creant una connexió directa entre l’interior i l’exterior.

La topografia del terreny, amb un desnivell equivalent a una planta entre el carrer i la cota principal de la parcel·la, va permetre el semi-soterrament de l’habitatge a la part posterior, generant un segon pati al nord. Aquest pati assegura ventilació creuada a les estances posteriors, millorant tant l’eficiència energètica com el confort interior.

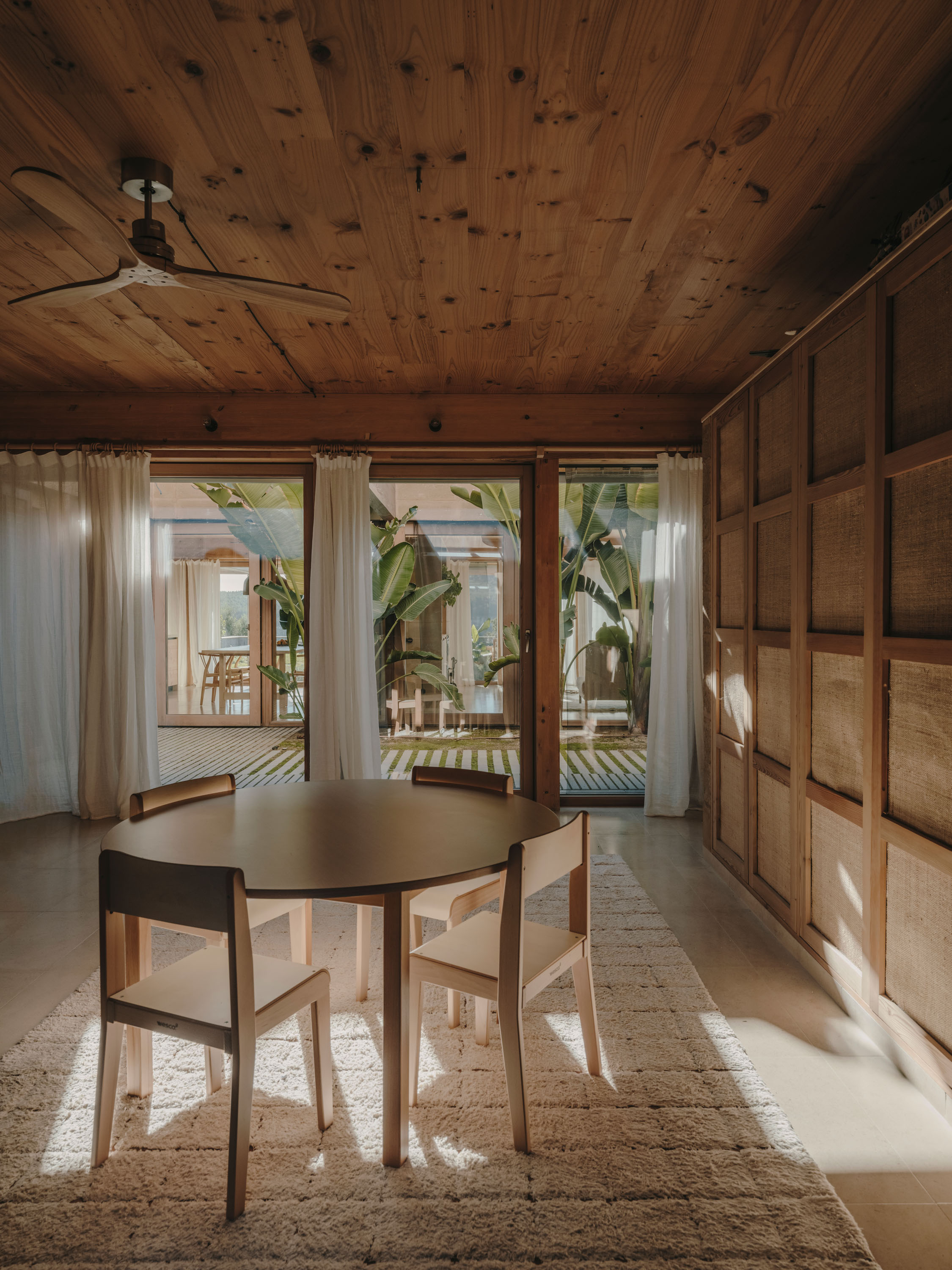

El pati central organitza el programa en dues franges diferenciades. La franja principal, orientada al sud, alberga les estances de dia: menjador, sala d’estar i suite principal. La franja posterior, més flexible, està dissenyada per adaptar-se a usos diversos com dormitoris, espais de treball o àrees de joc, podent evolucionar i compartimentar-se segons les necessitats futures de la família.

Finalment, els serveis s’agrupen de manera funcional als extrems de l’habitatge: a l’oest, els banys, i a l’est, una zona operativa que inclou cuina, rebost i bugaderia. Aquesta disposició afavoreix la claredat organitzativa i l’eficiència funcional del projecte.

ESTRATÈGIA BIOCLIMÀTICA

L’habitatge està concebut per adaptar-se a les condicions climàtiques de cada estació de l’any, utilitzant estratègies passives que garanteixen el confort tèrmic a l’hivern i a l’estiu sense necessitat de sistemes actius de climatització.

ESTRATÈGIES PASSIVES DE CAPTACIÓ I PROTECCIÓ SOLAR

Aquest habitatge aconsegueix mantenir una temperatura de confort tant a l’hivern com a l’estiu sense necessitat de sistemes actius de climatització, prescindint completament de calefacció i aire condicionat. Això s’aconsegueix exclusivament mitjançant sistemes passius propis de l’arquitectura bioclimàtica, dissenyats per optimitzar els recursos naturals disponibles.

• A l’hivern, la calor solar es capta a través de la façana principal orientada al sud i del pati central bioclimàtic, que addicionalment es pot protegir per una coberta envidrada que genera un efecte hivernacle. Aquesta calor s’acumula en els murs d’inèrcia, construïts amb blocs densos de terra compactada barrejada amb calç, materials que garanteixen una gran capacitat d’emmagatzematge tèrmic. Gràcies a un aïllament exterior de suro d’alta densitat, la calor retinguda es conserva durant llargues hores, minimitzant les pèrdues d’energia.

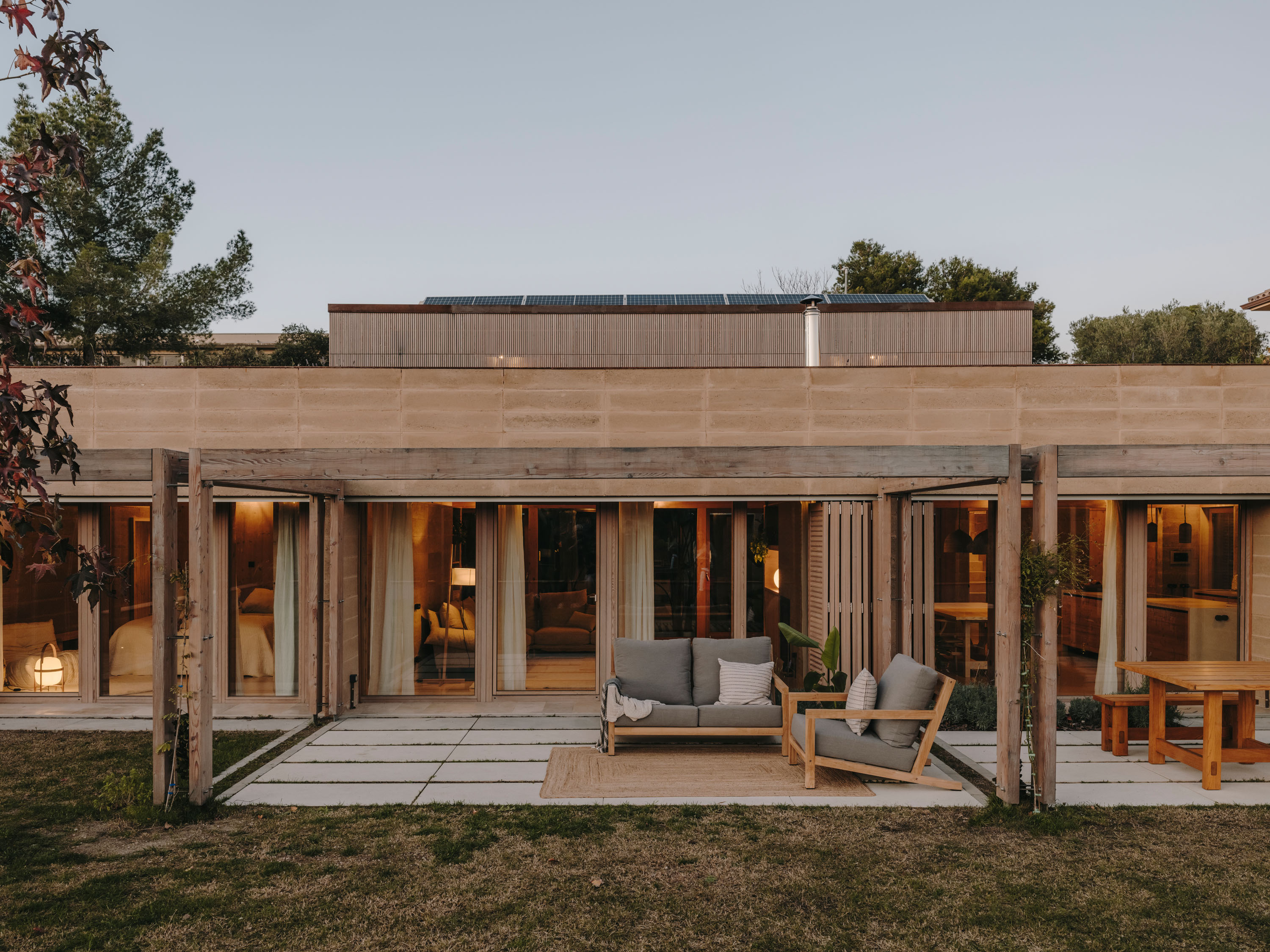

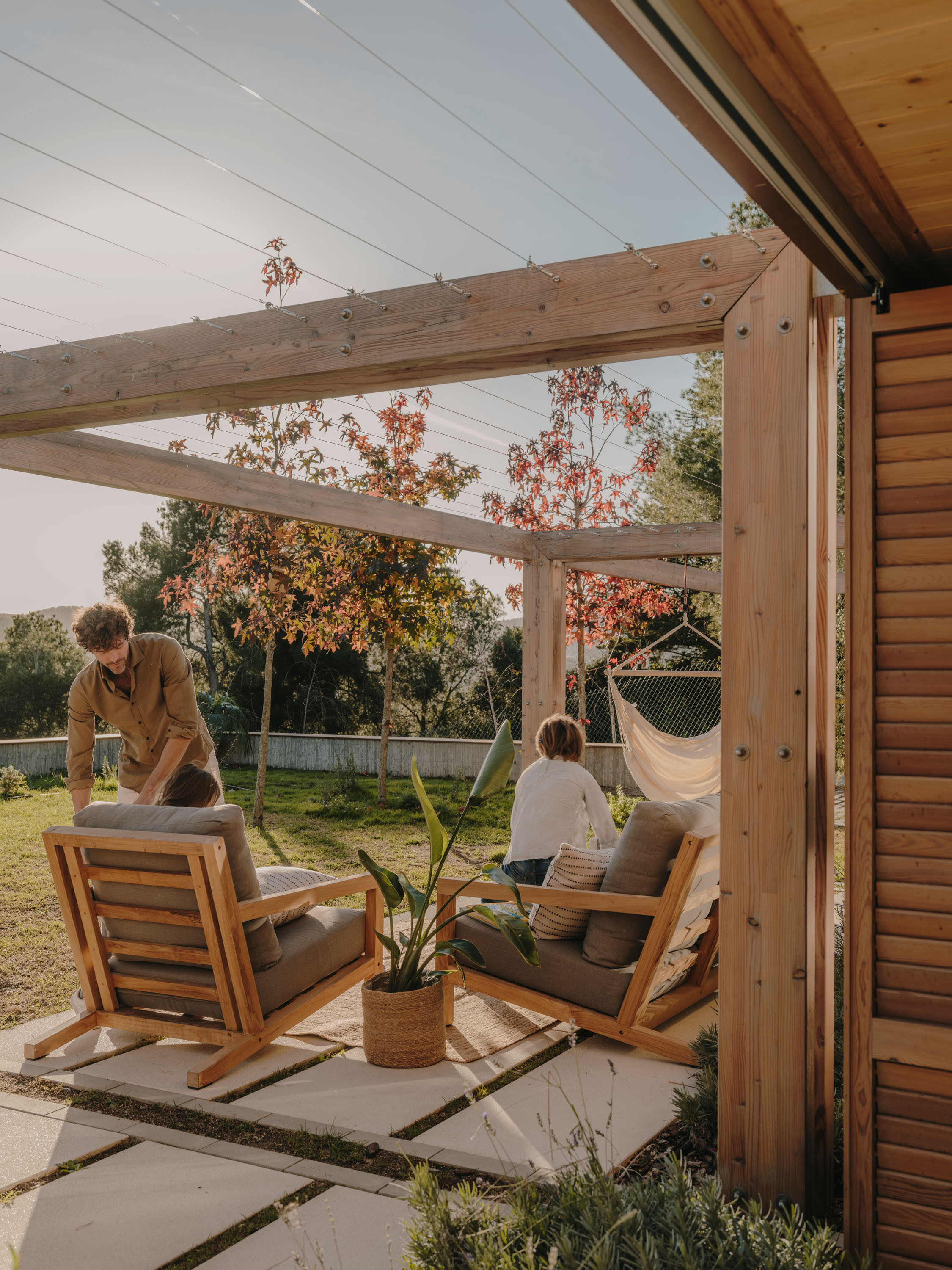

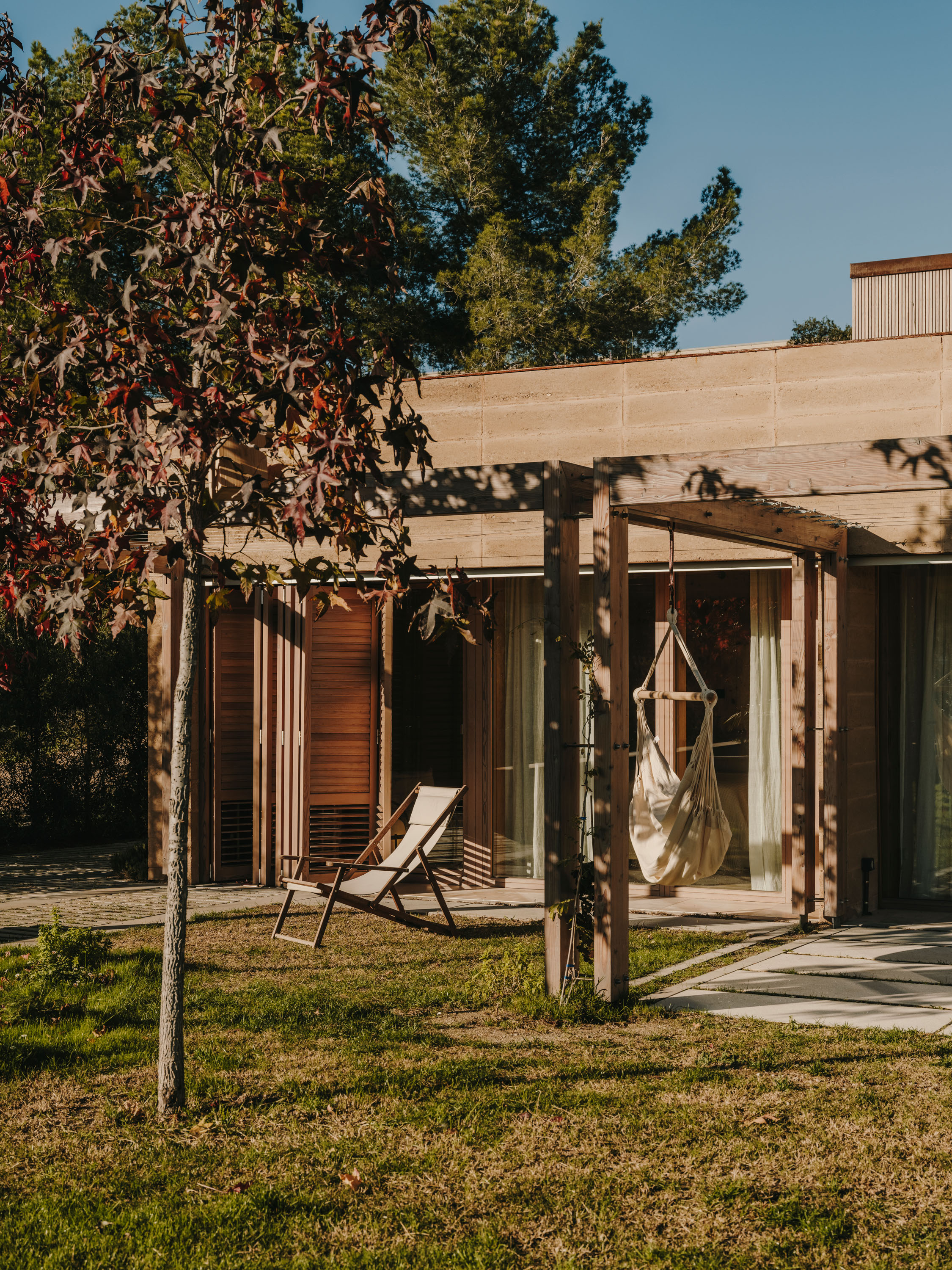

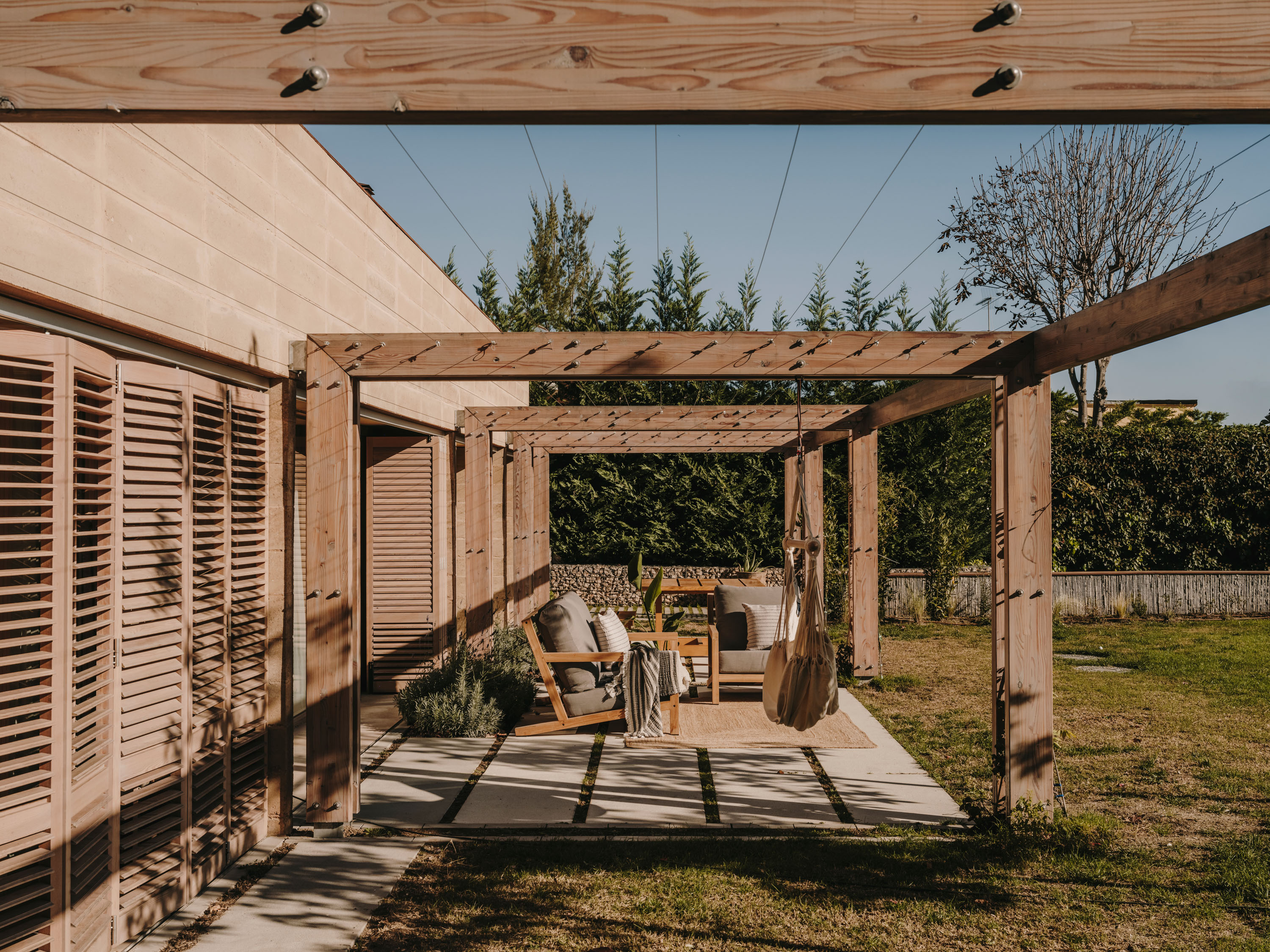

• A l’estiu, la protecció solar s’assegura mitjançant una combinació d’estratègies. Una pèrgola vegetal recorre tota la longitud de la façana sud, proporcionant ombra natural, mentre que una sèrie de lames horitzontals de fusta orientables eviten l’assolellament directe a les estances, garantint al mateix temps l’entrada de llum i la ventilació.

Al pati central, s’utilitza vegetació enfiladissa que s’enreda en tensors metàl·lics ancorats a les bigues, que es combina amb lames orientables a les zones de descans per controlar tant la incidència solar com la privacitat. A més, l’aïllament exterior té un paper clau en evitar el sobreescalfament dels murs i afavorir un ambient interior fresc i confortable.

ESTANQUEÏTAT

L’eficiència energètica del projecte es reforça mitjançant una elevada estanqueïtat en els tancaments, dissenyada per eliminar filtracions d’aire no desitjades i garantir un control tèrmic òptim. Aquest nivell d’estanqueïtat s’aconsegueix mitjançant la rigorosa resolució de detalls constructius, validats en la fase d’obra mitjançant un test de pressurització blower door. Aquest assaig permet detectar i corregir qualsevol discontinuïtat en l’envolupant de l’edifici, assegurant un rendiment tèrmic màxim i reduint les pèrdues energètiques.

RENOVACIÓ D’AIRE

L’elevada estanqueïtat de l’habitatge garanteix una excel·lent eficiència energètica, però també requereix la renovació controlada de l’aire, una exigència ja regulada per les normatives actuals de construcció. Aquest sistema assegura unes condicions òptimes en l’ambient interior, especialment en els nivells de diòxid de carboni i altres contaminants de l’aire.

La renovació de l’aire es realitza de forma natural, preservant les condicions d’humitat, ionització i càrrega electrostàtica de l’ambient. Aquest procés es duu a terme a través del pati bioclimàtic mitjançant un sistema combinat de microventilació a les finestres del pati i una extracció d’aire forçada. L’aire, prèviament preescalfat per l’efecte hivernacle del pati, s’introdueix a l’habitatge mitjançant un sistema d’extracció mecànica controlat per sensors de CO₂, que l’activen únicament quan els nivells de qualitat de l’aire ho requereixen, és a dir, quan la presència i activitat de les persones redueixen els nivells d’oxigen en l’ambient.

PATI BIOCLIMÀTIC I REGULACIÓ HIGROTÈRMICA

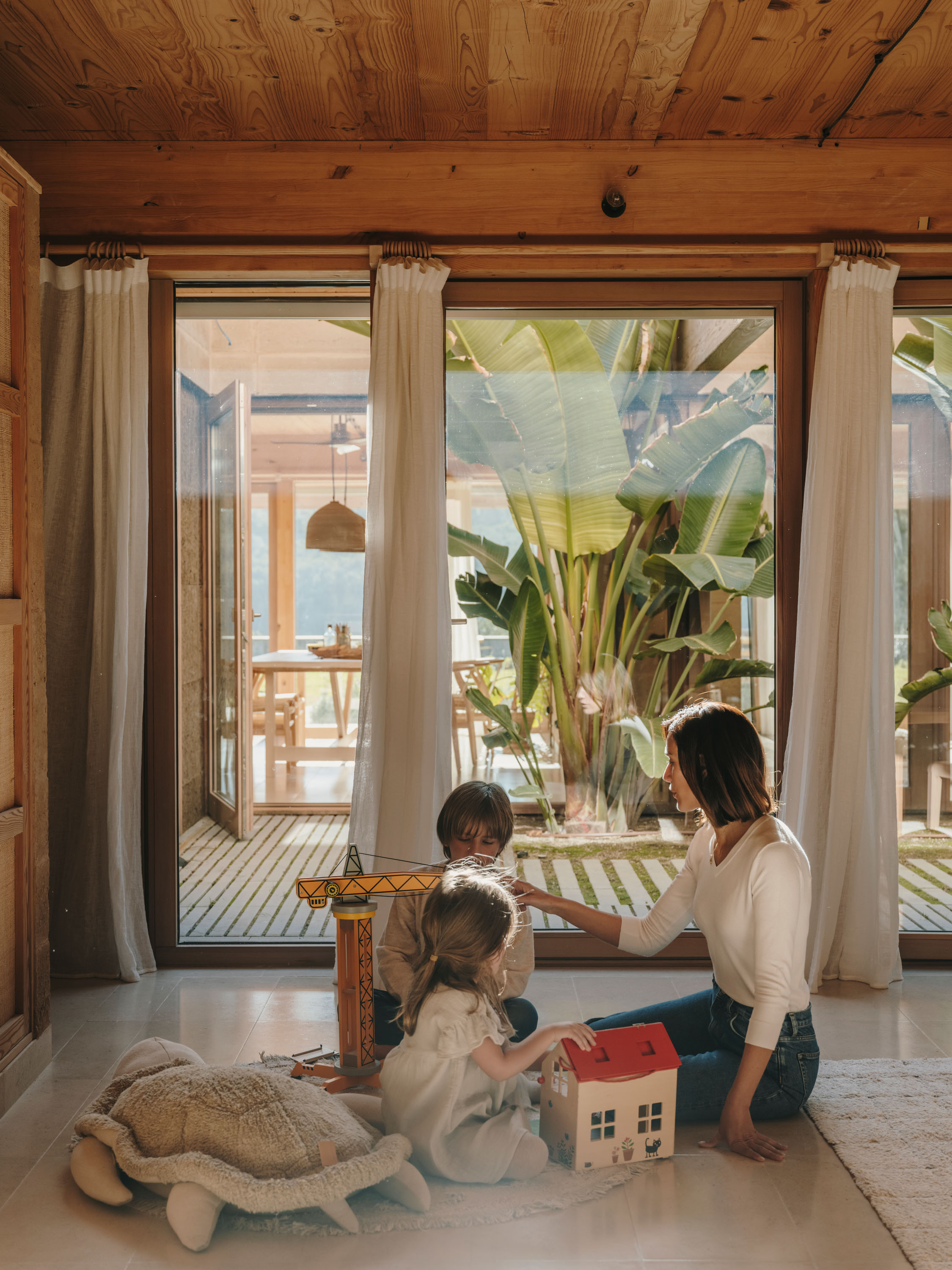

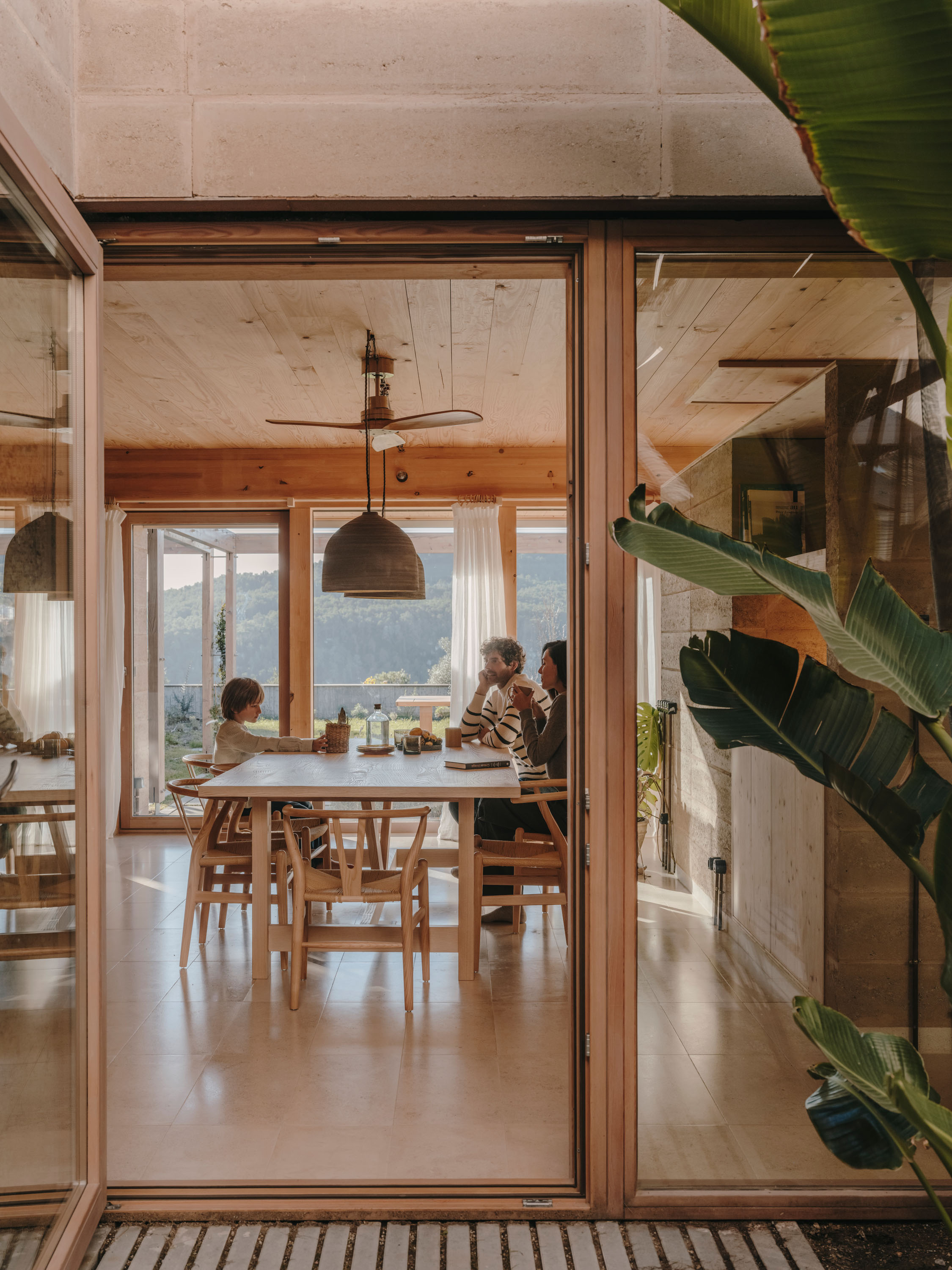

El pati bioclimàtic compleix un paper essencial en la regulació del confort tèrmic i la renovació de l’aire interior, ajustant-se a les condicions de cada estació de l’any. La seva coberta envidrada és operable, cosa que permet diferents configuracions segons la temporada:

• A l’hivern, la coberta es pot tancar generant un efecte hivernacle que acumula calor, contribuint a escalfar l’aire que circula cap a l’interior de l’habitatge.
• A l’estiu, la coberta s’obre per refrescar l’ambient, i el pati actua com un regulador tèrmic natural gràcies a un paviment permeable compost de substrat vegetal i plantes. Aquest substrat acumula la humitat de la pluja o del reg, que s’evapora en augmentar la temperatura, un efecte que millora la sensació tèrmica.

L’estratègia de regulació higrotèrmica també s’aplica a l’espai exterior, on el paviment està compost per blocs prefabricats recolzats sobre un substrat vegetal. Aquesta solució permet la transpiració del terreny, afavoreix l’evaporació de la humitat acumulada i gestiona l’aigua de pluja directament al terreny, reduint la necessitat de canalitzar-la cap al sanejament municipal.

A més, la coberta de l’habitatge, que és una de les superfícies més exposades al sol, incorpora un substrat vegetal que proporciona una protecció addicional contra el sobreescalfament. Aquest substrat reté humitat, de manera que l’energia solar s’empra primer a evaporar l’aigua abans d’arribar a les capes inferiors de l’aïllament, assegurant així una protecció tèrmica addicional en els dies més càlids.

VENTILACIÓ CREUADA

La ventilació creuada, clau per garantir el confort en els mesos d’estiu, s’aconsegueix gràcies a la configuració de doble pati: el pati central i el posterior a la façana nord. Aquesta disposició genera un corrent d’aire natural mitjançant la diferència de pressió i temperatura entre les façanes sud i nord, assegurant una ventilació efectiva en totes les estances de l’habitatge, tant de dia com de nit.

Durant l’estiu, aquest corrent d’aire s’aprofita especialment a la nit, quan la temperatura exterior descendeix. En aquest moment, la ventilació refresca els murs d’inèrcia i ajuda a dissipar la calor acumulada durant el dia. Aquesta estratègia no només millora la sensació de confort, sinó que també optimitza el rendiment dels sistemes passius d’acumulació i regulació tèrmica.

La sensació de confort no depèn únicament de la temperatura, sinó també de factors com la humitat i la velocitat del corrent d’aire. Per això, aquesta estratègia integral, que combina control tèrmic en els murs, regulació higrotèrmica, ventilació creuada i optimització d’il·luminació natural, és fonamental per assolir un consum energètic actiu nul.

IL·LUMINACIÓ NATURAL

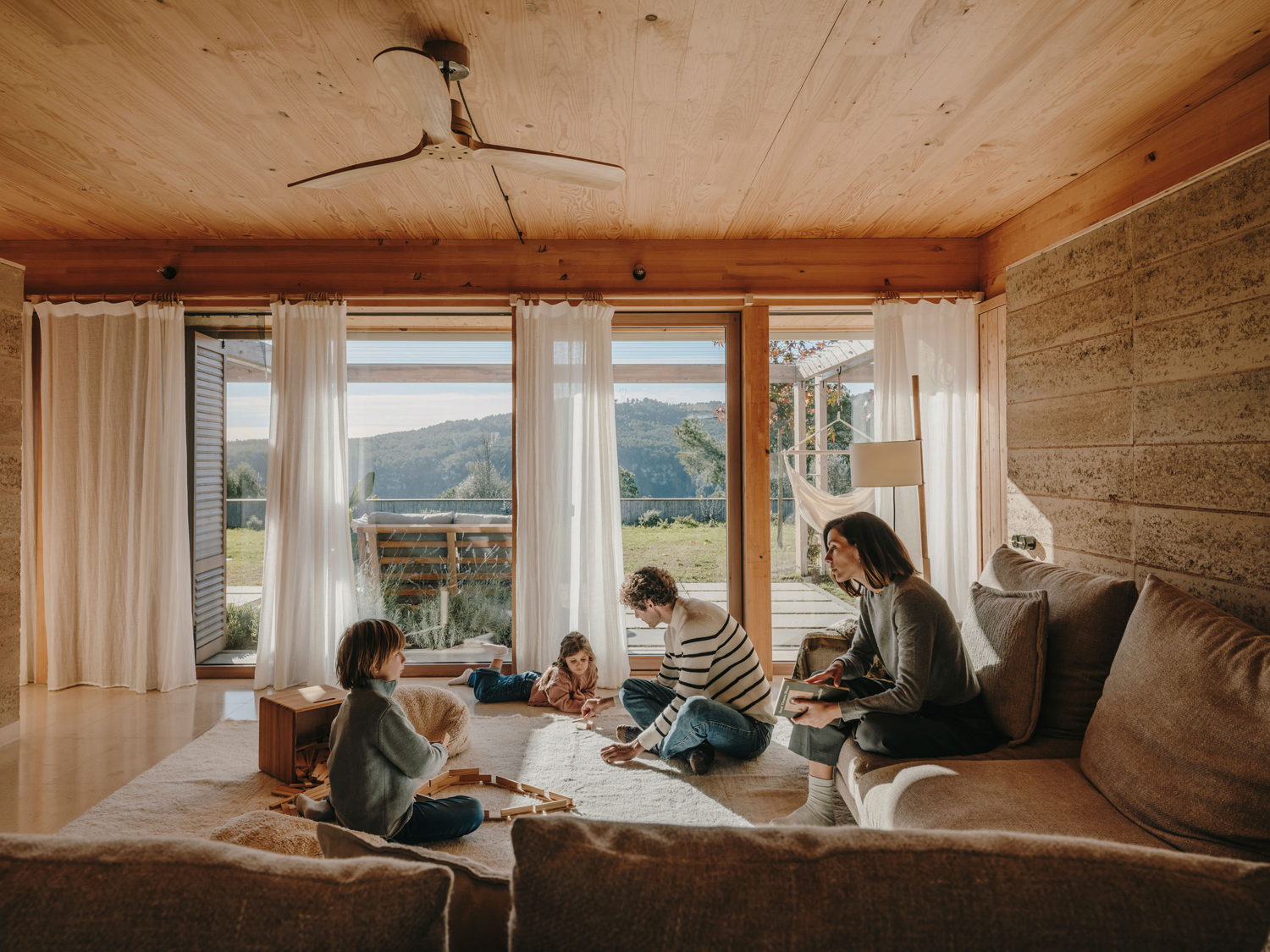

El disseny de l’habitatge maximitza l’ús de la llum natural, reduint la necessitat d’il·luminació artificial durant el dia. Les obertures, patis i tancaments permeten captar llum de manera uniforme en totes les estances, garantint així un confort visual adequat.

Tot i que la presència de vidre pot implicar pèrdues energètiques, aquestes es minimitzen mitjançant la incorporació d’elements com vidres de baixa emissivitat i doble envidrament, que permeten l’entrada de llum sense comprometre l’aïllament tèrmic. A més, les lames orientables i pèrgoles regulen la incidència solar directa, adaptant-se a les necessitats lumíniques de cada estació de l’any.

SISTEMA CONSTRUCTIU

El sistema constructiu d’aquest habitatge es desenvolupa mitjançant dues estratègies principals que solucionen l’estructura portant i els forjats, assegurant sostenibilitat, eficiència energètica i circularitat.

MURS PORTANTS I AÏLLAMENT

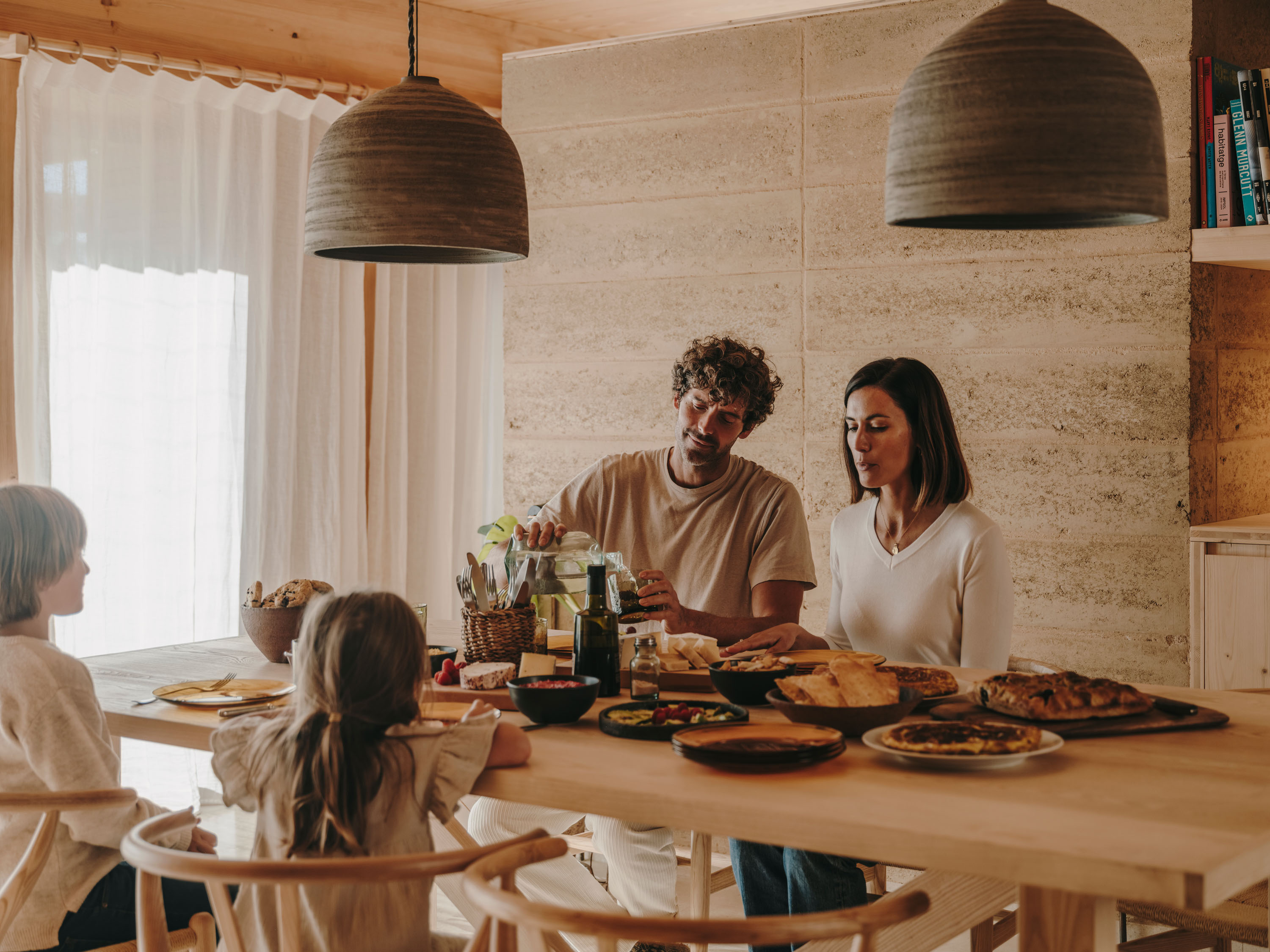

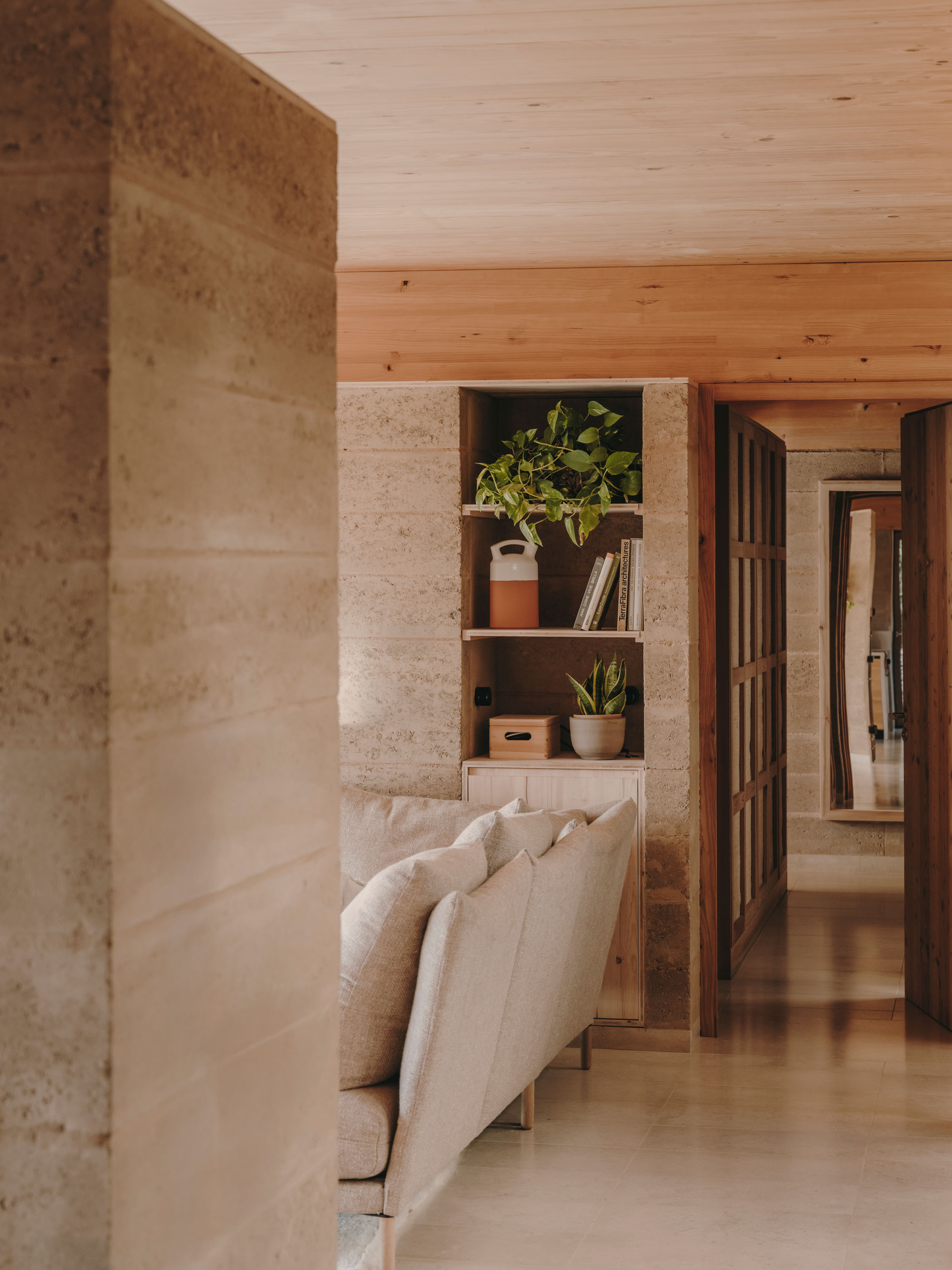

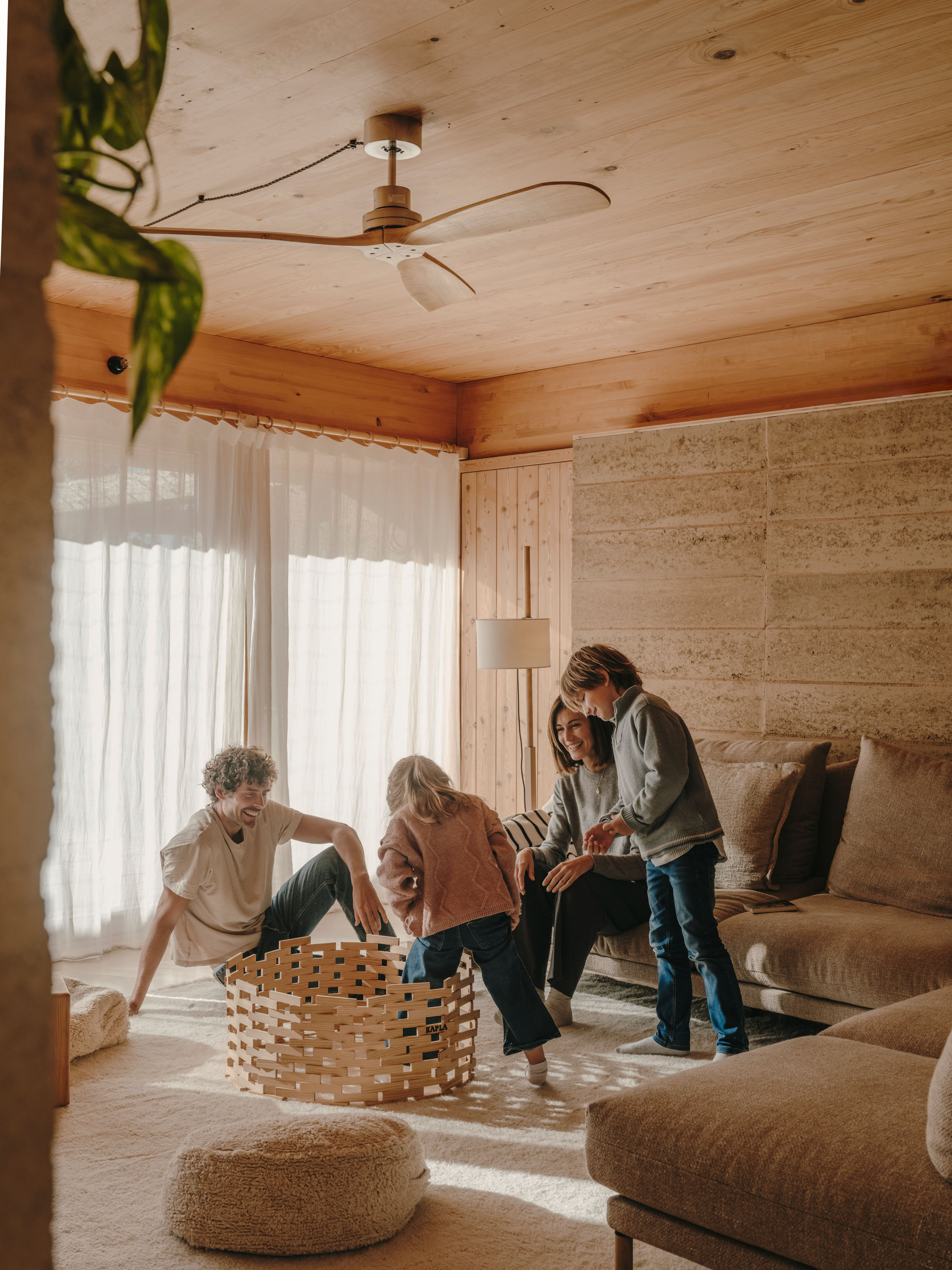

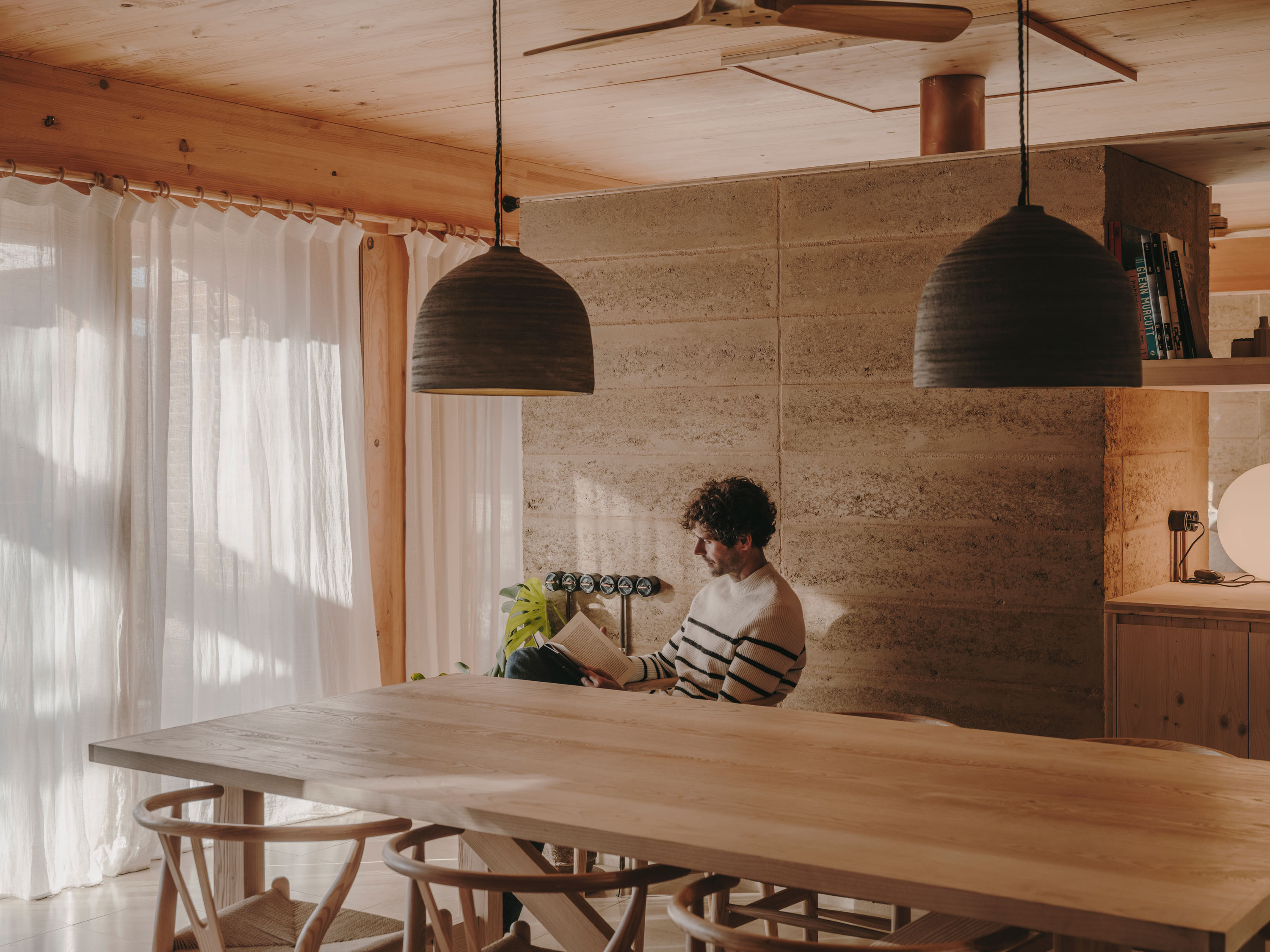

Els murs portants estan realitzats amb blocs de terra compactada amb calç, en format prefabricat, fabricats per l’empresa catalana FetdeTerra. Aquestes peces, d’un metre de longitud i aproximadament 60 quilos de pes, confereixen als murs una excel·lent inèrcia tèrmica, cosa que permet acumular i alliberar temperatura, ja sigui frescor o calor, de forma gradual durant llargues hores.

Propietats del bloc de terra compactada:

• Disposa d’una petjada ecològica nul·la amb una composició natural que no conté additius tòxics o sintètics.
• És transpirable
• Absorbeixen tòxics i olors, purificant l’aire i millorant la qualitat ambiental.
• És higroscòpic, cosa que suposa que regula la humitat de l’ambient en absorbir-la o alliberar-la segons les condicions.
• Garanteix l’aïllament acústic i elimina la reverberació, millorant el confort sonor.
• Circularitat: Al final de la seva vida útil, els blocs es poden recuperar i retornar a la terra sense generar residus.

Els blocs de terra compactada s’aïllen per l’exterior amb panells de suro, col·locats en tres capes de 5 centímetres de gruix cadascuna que s’adhereixen mitjançant un morter d’adherència natural. Aquest material, ecològic i renovable, proporciona una excel·lent capacitat aïllant.

Propietats de l’aïllament de suro:

• És transpirable, cosa que evita la condensació de vapor d’aigua en els murs.
• No es podreix i és altament resistent a la humitat, la pluja i les condicions climàtiques adverses.
• Ofereix resistència a la corrosió ambiental, mantenint la seva integritat davant l’exposició solar, canvis de temperatura i humitat prolongada, sense deteriorar-se ni perdre les seves propietats aïllants.
• És ignífug per naturalesa, oferint resistència al foc sense necessitat de tractaments químics.
• És resistent a la degradació biològica de microorganismes i no és vulnerable a l’atac d’insectes ni rosegadors.
• És totalment reciclable i reutilitzable, amb una extracció responsable i una petjada ecològica reduïda.
• Disposa d’una composició natural, aglomerat mitjançant lignina vegetal, sense productes sintètics ni additius químics, i no emet compostos orgànics volàtils (COV).

FORJATS

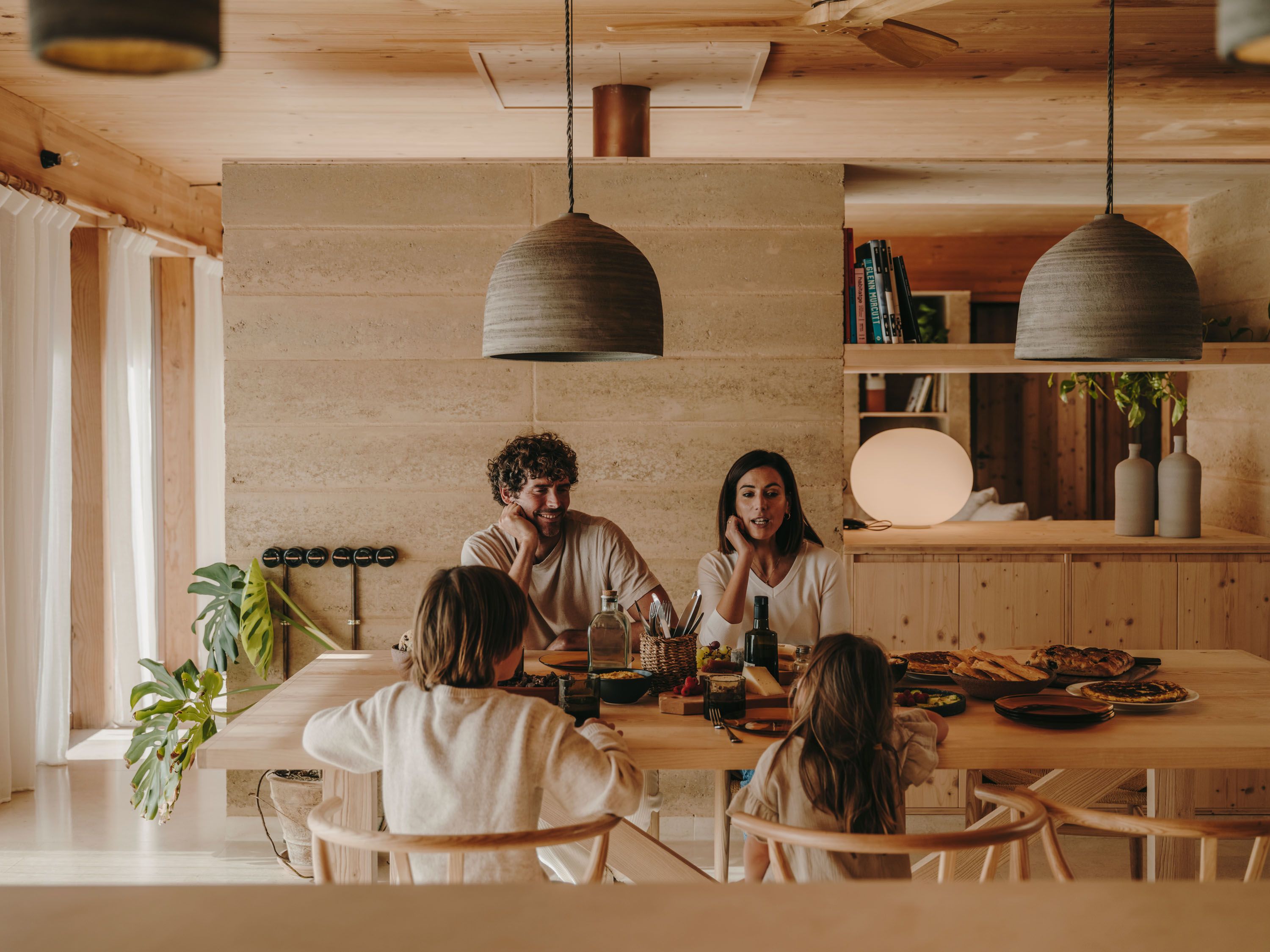

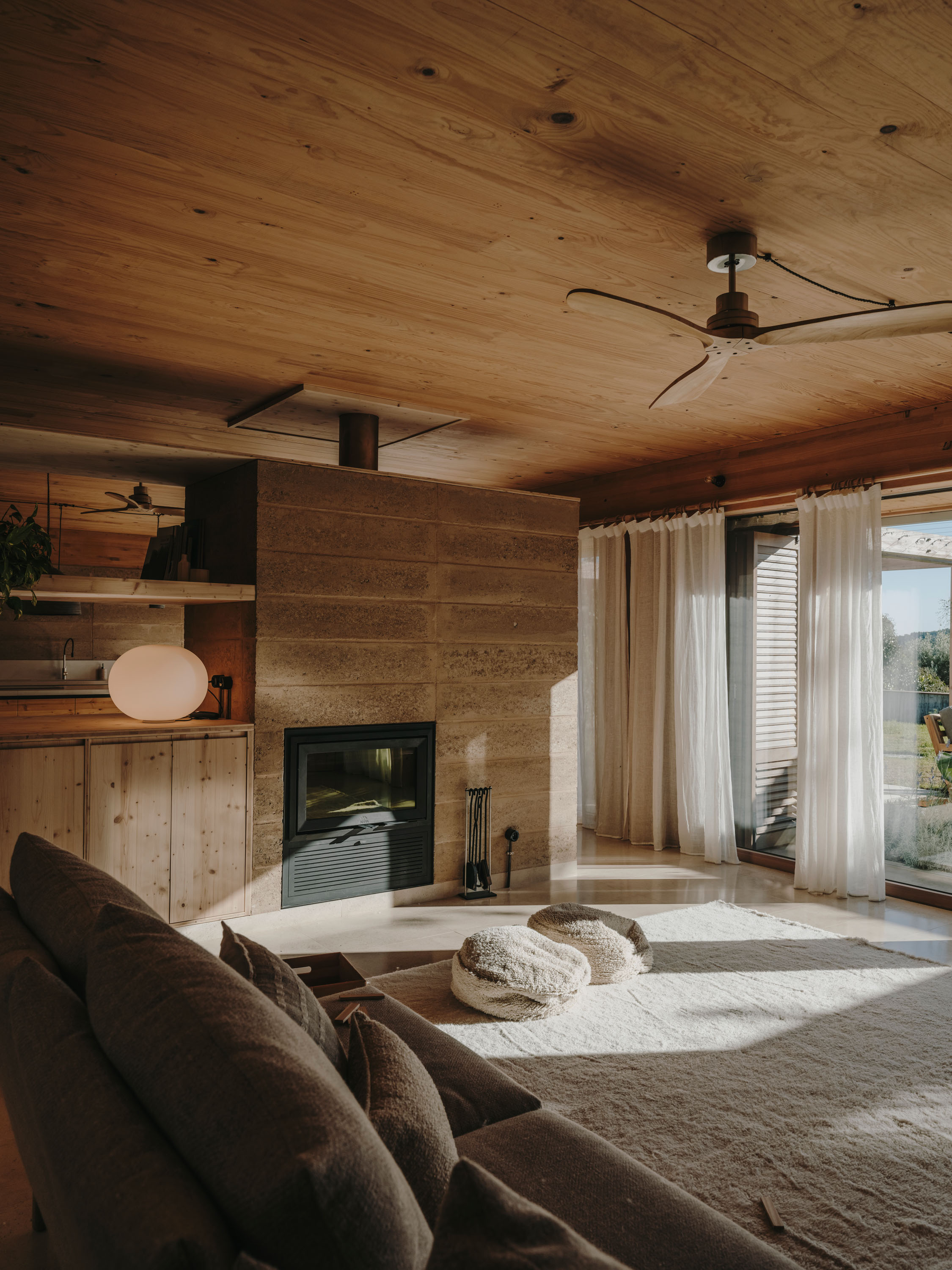

Els forjats de l’habitatge estan completament realitzats en fusta contralaminada (CLT), fabricats a mida per l’empresa basca Egoin. Aquest sistema estructural prefabricat assegura precisió, rapidesa en la construcció i sostenibilitat.

L’estructura del forjat es compon de:

• Bigues laminades de fusta: Recolzades directament sobre els murs de terra compactada.
• Panells de fusta CLT: S’instal·len sobre les bigues i varien en gruix segons les llums que han de cobrir, optimitzant així la resistència estructural.

TANCAMENTS

Els tancaments es componen de dues capes principals que garanteixen el confort tèrmic, lumínic i visual:

• Fusteria amb envidrament aïllant: Finestres de fusta de làrix, un material natural, durador i resistent, formades per doble vidre laminat i cambra de gas argó per millorar l’aïllament tèrmic i reduir les pèrdues energètiques.
• Porticons de lames orientables: Fabricats en fusta de làrix, aquests elements corredissos permeten regular l’entrada de llum i ventilació, ajustant-se a les necessitats estacionals per optimitzar el confort interior.

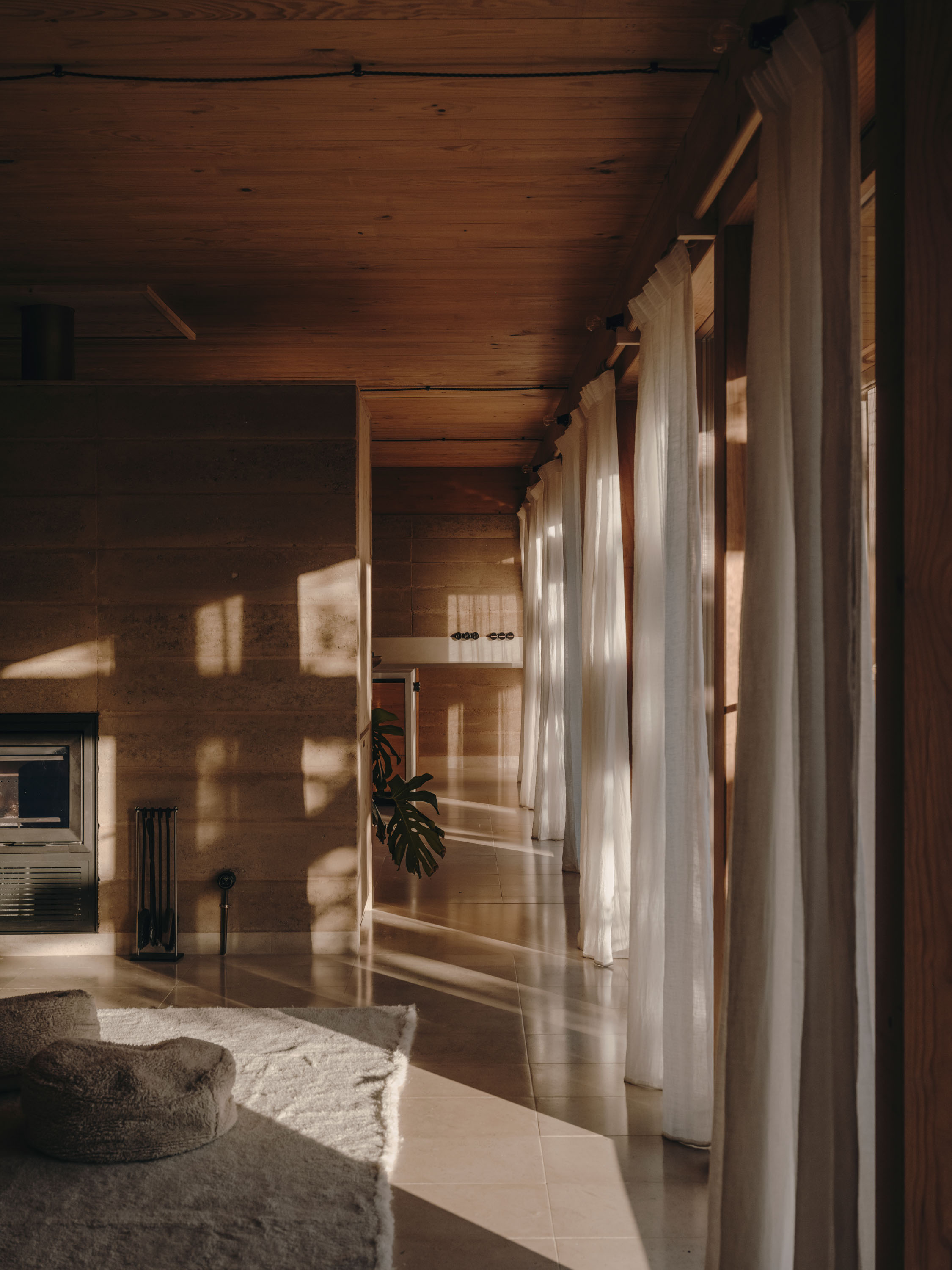

Les finestres inclouen cortines translúcides de lli natural, que suavitzen la llum natural i afegeixen privacitat sense bloquejar completament la il·luminació, contribuint al confort visual dels espais.

COBERTA i aïllament

La coberta es resol mitjançant un sistema invertit pla vegetal, que no només assegura un excel·lent aïllament, sinó que també contribueix al confort tèrmic i a l’equilibri mediambiental. La composició de la coberta inclou:

• Aïllament de suro: Tres capes de 5 centímetres cadascuna col·locades sobre el forjat CLT.
• Formació de pendents: Realitzada mitjançant llistons de fusta sobre els quals es col·loca una superfície de fusta aglomerada.
• Impermeabilització: Utilitzant una làmina d’EPDM, amb una vida útil superior a 50 anys, recuperable i reciclable al final de la seva vida útil.
• Substrat vegetal, compost per: Làmina antirarrels, Làmina de drenatge i reservori d’aigua, Substrat vegetal i vegetació.

Beneficis de la coberta vegetal:

• Funciona com a regulador natural de la temperatura i la humitat.
• Incrementa la producció d’oxigen i millora l’absorció de CO₂.
• Filtra partícules nocives de l’aire, millorant la qualitat ambiental de l’entorn.
• Fomenta la biodiversitat en generar un ecosistema de microorganismes i espècies vegetals.

MOBILIARI I ACABATS

Una de les característiques més destacades d’aquest habitatge és l’absència d’acabats addicionals, una decisió que redueix l’ús de recursos i posa en valor les propietats naturals dels materials emprats. Aquests són lliures de tòxics, transpirables i higroscòpics, cosa que contribueix al confort interior i a la sostenibilitat del projecte.

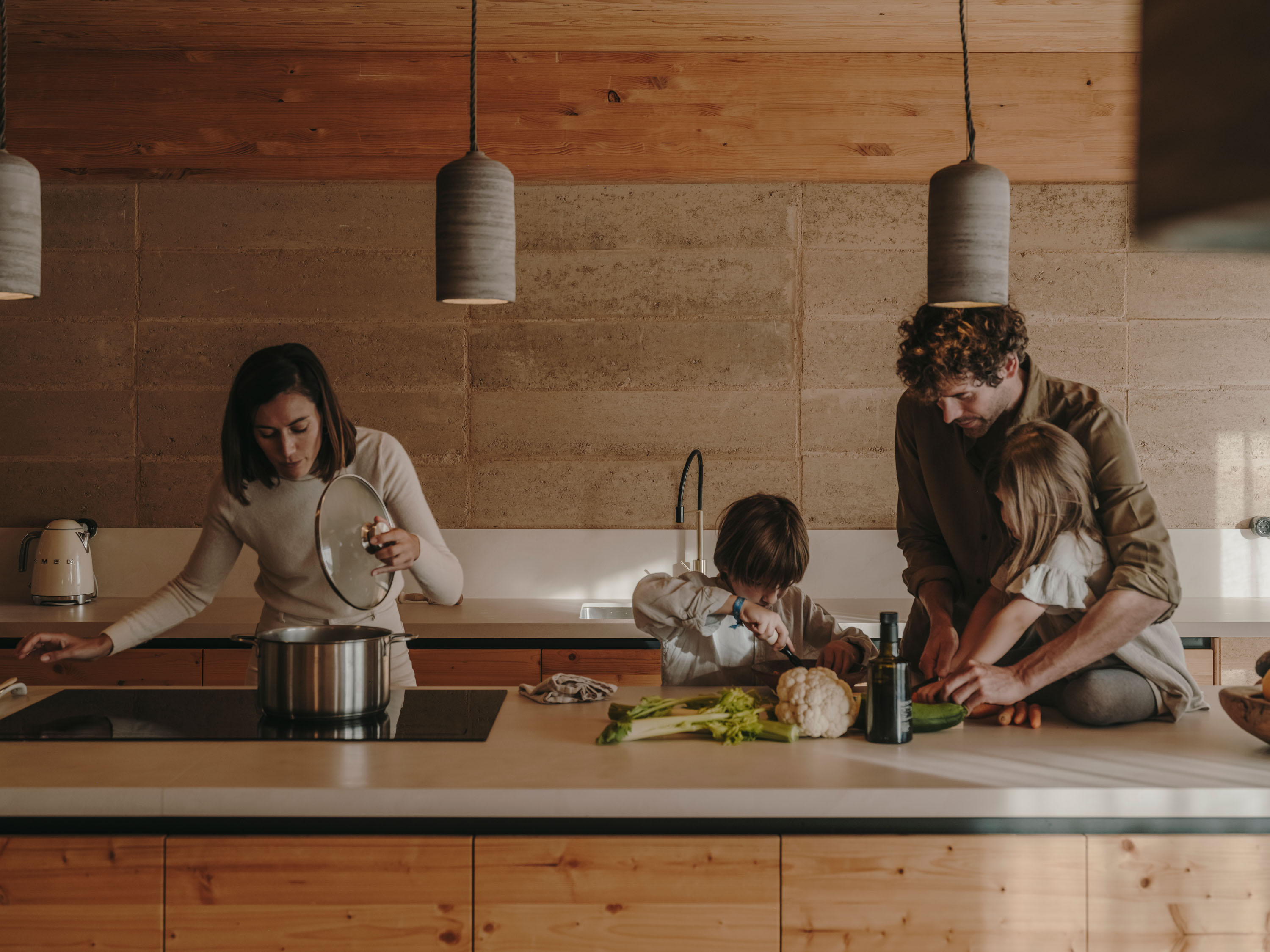

El mobiliari, tant a les zones humides (cuina i banys) com a les habitacions i espais d’estar, està fabricat amb fusta contralaminada de làrix o pi. Aquest material es tracta únicament en algunes superfícies exposades amb un lasur natural de base vegetal, que també s’utilitza per protegir les fusteries, assegurant durabilitat i un acabat saludable.

Per als paviments, s’ha optat per peces de petit format de pedra calcària natural, tractades amb un producte de baixes emissions de compostos orgànics volàtils (COV). D’altra banda, les dutxes i el taulell de cuina estan realitzats amb peces a mida de Dekton, un material certificat com a neutre en carboni i patentat per l’empresa Cosentino.
